Normal Kontaktörden Farkı Nedir?
Bu cihazlar endüstride genellikle "Solenoid Tip DC Kontaktör" veya "Ağır Hizmet (Heavy Duty) Güç Rölesi" olarak adlandırılırlar. Tasarımlarındaki bu köklü görsel farklılığın ana nedenleri şunlardır:
1. Hermetik (Sızdırmaz) Gaz Odası Zorunluluğu: Normal kontaktörler plastik ve yarı açık gövdelere sahiptir. Yuvarlak yapılı ağır hizmet DC kontaktörler ise hermetik olarak (tamamen hava sızdırmaz şekilde) kapatılmıştır. Bu silindirik metal veya seramik gövdenin içi hidrojen veya azot gibi özel gazlarla doldurulur. Yuvarlak (silindirik) geometri, yüksek gaz basıncına ve ani patlamalı ark genişlemelerine karşı en dayanıklı geometrik şekildir. Gaz dolgulu bu yuvarlak oda, DC akım kesilirken oluşan kalıcı kıvılcımı saniyeler içinde boğarak söndürür.
2. Dahili Kalıcı Mıknatıslar (Magnetic Blowout): DC akımda kıvılcım yönlü olduğu için, yuvarlak gövdenin içine kontakların hemen yanına güçlü daimi mıknatıslar yerleştirilir. Bu mıknatıslar oluşan kıvılcımı manyetik olarak iterek "üfler" ve uzatarak kopartır. Bu dairesel yerleşim, kontaktörün dışarıdan yuvarlak veya kütüksü görünmesine yol açar.
3. Piston Tipi (Plunger) Hareket Mekanizması: Normal AC kontaktörlerde E-şekilli bir demir nüve yukarı-aşağı düz bir hat üzerinde küp şeklinde hareket eder. Yuvarlak DC kontaktörlerde ise silindirik bobinin tam ortasında, piston (plunger) adı verilen yuvarlak metal bir mil hareket eder. Bobin enerjilendiğinde bu mil ileri fırlayarak en uçtaki disk şeklindeki kontakları birleştirir. Mekanizmanın kendisi boru şeklinde olduğu için dış gövde de yuvarlak üretilir.
4. Titreşim, Su ve Toz Dayanımı: Bu tip yuvarlak kontaktörler panoların içine değil; vinçler, karavanlar, elektrikli araçlar (EV), tekneler veya iş makineleri gibi hareketli ve dış ortama açık yerlere kurulur. Metal, döküm veya kalın epoksi reçineden yapılan yuvarlak gövdeler; sarsıntıya, çarpmaya, suya ve çamura karşı tam koruma sağlar. Normal kontaktörler bu ortamlarda kısa sürede oksitlenir veya sarsıntıdan dolayı bozulur.
5. Yüksek Kontak Baskı Kuvveti ve Yaylar: DC akımda kontakların birbirine çok sıkı basması şarttır; aksi halde gevşeklik yüzünden kontaktör kendi kendini eritir. Silindirik gövde, içine çok güçlü geri dönüş yayları ve büyük hidrolik benzeri baskı mekanizmaları koymaya imkan tanır.

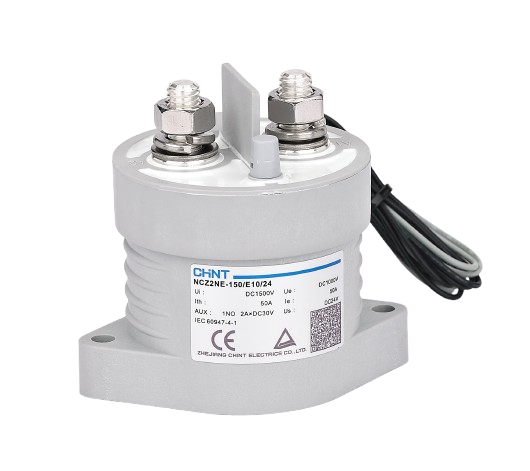

Ürünün Teknik Özellikleri
Standart Uyumluluğu: GB/T 14048.4, IEC 60947-4-1
Anma İşletme Gerilimi (Ue): DC 12V – 1000V
Anma Akımı (Ie): 150A
Anma Yalıtım Gerilimi (Ui): 1000V DC
Kontrol Gerilimi (Us): DC 12V
Ana Devre Tipi: Tek kutuplu, tek yollu, normalde açık (NO)
Kapama ve Kesme Kapasitesi: 6 × Ie
Elektriksel Ömür: ≥ 100.000 işlem
Mekanik Ömür: ≥ 1.000.000 işlem
Bobin Güç Tüketimi: ≤ 4W
Kontak Gerilim Düşümü: ≤ 80mV (anma akımında)
Yalıtım Direnci: ≥ 100MΩ (500V DC)
Dielektrik Dayanımı: Açık kontaklar arası: 1 dakika süreyle 2500V AC; Bobin ve kontaklar arası: 1 dakika süreyle 2500V AC
Montaj Tipi: Dikey veya yatay montaj
Ortam Sıcaklığı: −25°C ila +55°C
Rakım: ≤ 2000m
Uygulama Alanları: Fotovoltaik DC devreleri, Elektrikli araç batarya sistemleri, UPS ve DC güç dağıtım sistemleri, Endüstriyel kontrol sistemleri
Boyutlar: 80x74x65 mm
